Was ist ein ESD-Drehsperrensystem?

Ein ESD-Drehkreuzsystem integriert die Erkennung elektrostatischer Entladungen (ESD) mit der Zugangskontrolle. Es stellt sicher, dass das Personal ordnungsgemäß geerdet ist, bevor es sensible Bereiche, wie z. B. Elektronikfertigungsbereiche, betritt, um statische Schäden zu vermeiden.

Wie funktioniert das ESD-Drehkreuzsystem?

A abgeschlossen ESD-Drehkreuztor-System enthält Personal-Erdungsprüfer, Drehkreuztor, Zugangskontrollgeräteund Verwaltungssoftware. Benutzer authentifizieren sich über ZugangskontrolleDas System prüft die Unversehrtheit der Erdung (Handgelenk/Fußbekleidung) anhand von Normen (z. B. <35 Megaohm). Wird der Test bestanden, wird das Drehkreuz entriegelt; bei fehlgeschlagenen Tests wird eine Warnung ausgelöst. In der Zwischenzeit protokolliert die Software die Konformitätsdaten für Audits und stellt sicher, dass statisch empfindliche Bereiche geschützt bleiben.

---

Workflow-Übersicht

1. Authentifizierung: Die Benutzer verifizieren ihre Identität über RFID, Biometrie, QR-Code, Barcode oder andere Methoden.
2. ESD-Prüfung: Das System prüft den Erdungswiderstand von Handgelenkbändern und/oder Schuhen.
3. Entscheidung über den Zugang:
   • Pass: Das Drehkreuz entriegelt sich für den Eintritt.
   • Fail: Zugang verweigert; meldet sofortige Abhilfemaßnahmen.
4. Datenaufzeichnung: Alle Tests und Zugriffsereignisse werden zur Überprüfung der Einhaltung der Vorschriften aufgezeichnet.

---

Details der Komponente

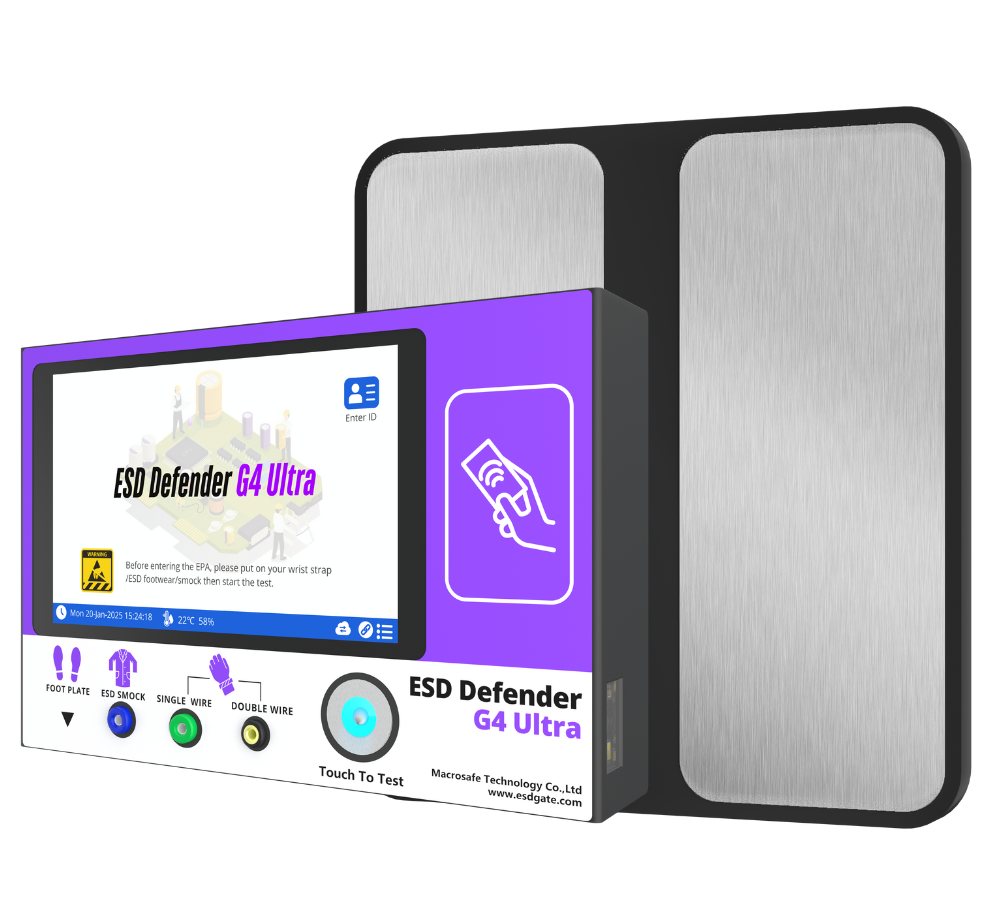

1. Personal-Erdungsprüfer

• Funktion: Misst den elektrischen Widerstand von Handgelenkbändern und ESD-Schuhen (z. B. Schuhe, Fersen- und Zehenerdung), um eine ordnungsgemäße Erdung zu gewährleisten (typischerweise <35 Megaohm gemäß ANSI/ESD S20.20).
• Gestaltung:
  • Zwei Prüfplatten für die gleichzeitige Prüfung von Handgelenkband und Schuhwerk.
  • Optische/akustische Anzeigen (z. B. LEDs, Alarme) für den Status "bestanden/nicht bestanden".
• Einhaltung der Vorschriften: Validiert die Einhaltung dero ANSI/ESD S20.20 und IEC 61340-5-1 für die Erdung des Personals.

2. Drehkreuztor

• Mechanismus: Eine physische Barriere (z. B. aufklappbare oder einziehbare optische Klappen, drehbare mechanische Arme), die sich erst nach erfolgreicher ESD-Prüfung entriegelt.
• Material: Edelstahl 304/316, rost- und korrosionsbeständig sowie leitfähig, um statische Aufladung zu verhindern.
• Richtung: In der Regel unidirektional, um einen geordneten Ein- und Austritt zu gewährleisten.

3. Zugangskontrollgerät

• RFID-Lesegerät: Scannt Mitarbeiterausweise zur Identitätsprüfung.
• Biometrische Sensoren: Gesichtserkennung oder Fingerabdruckscanner zur sicheren Authentifizierung.
• Integration: Verknüpft ESD-Testergebnisse mit Zugriffsberechtigungen in Echtzeit.

4. ESD-Verwaltungssoftware

• Datenerhebung: Protokolliert Testergebnisse (bestanden/nicht bestanden), Zeitstempel, Benutzer-IDs und Erdungswiderstandswerte.
• Compliance-Berichterstattung: Erzeugt revisionssichere Aufzeichnungen, die den Anforderungen von ANSI/ESD S20.20 und IEC 61340-5-1 für aufbewahrte Prüfdaten entsprechen.
• Warnungen und Analysen: Sendet Benachrichtigungen über fehlgeschlagene Tests und Trendanalysen (z. B. häufige Fehlversuche durch bestimmte Benutzer).

Wie installiert man ein ESD-Drehkreuzsystem?

Installation eines ESD-Drehkreuzes in einem empfindliche ESD-Zone gibt oft Anlass zur Sorge: Ist der Prozess kompliziert? Ist spezielles Fachwissen erforderlich? Wie viel Ausfallzeit müssen wir erwarten? Die gute Nachricht ist ESD Defender Drehkreuze sind für den problemlosen Einsatz konzipiert. Mehr als 90% der Verkabelung und Vorkonfiguration werden vor der Auslieferung abgeschlossen, so dass die Einrichtung vor Ort auch von Nichtfachleuten problemlos durchgeführt werden kann.

1. Vorbereitung des Standorts

• Standorte markieren: Skizzieren Sie mit einem Bleistift die Position des Drehkreuzes und den Verlauf der Kabel. Stellen Sie sicher, dass die Anforderungen der ESD-Zone der Einrichtung eingehalten werden.

2. Erdarbeiten und Kabelverlegung

• Drill & Route:
  • Schneiden Sie Kanäle für Kabel (separate Hochspannung und Niederspannung Leitungen in eigene Rohre).
  • Alternative: Verwenden Sie eine Drehkreuz Basis (vorgefertigt), um Bodenschäden zu vermeiden. Der Sockel sichert das Drehkreuz und versteckt die Kabel ordentlich.

3. Montage des Drehkreuzes

• Stellen Sie das Drehkreuz an der markierten Stelle auf.
• Sichern Sie es mit Dehnungsbolzen (im Lieferumfang enthalten). Stellen Sie die vertikale Ausrichtung mit einer Wasserwaage sicher.

4. Erdungstester installieren

• Reparieren Sie die ESD-Personal-Erdungsprüfgerät zum Drehkreuz (vorgebohrte Schlitze).
• Verbinden Sie das Kabel des Testers mit dem Drehkreuz gemäß der mitgelieferten Schaltplan (Farbcodes entsprechen).

5. Einschalten & Testen

• Schalten Sie das System ein. Überprüfen:
• Reaktion auf die Drehung des Drehkreuzes.
• Testerfunktionalität (z. B. LED-Warnungen für fehlgeschlagene ESD-Prüfungen).

Erledigt!
Für die Fehlersuche oder erweiterte Einstellungen wenden Sie sich bitte an ESD Defender Unterstützung unter esd@macrosafegates.com.

Die Bedeutung einer ordnungsgemäßen Erdung bei der Installation von ESD-Drehkreuzen

Eine ordnungsgemäße Erdung ist unerlässlich, da sie statische Aufladungen von Personen sicher auf den Boden ableitet, die Prüfgeräte vor statischen Schäden schützt und den Stromkreis schließt, der für eine genaue Prüfung von Schuhen erforderlich ist.

Bietet einen zuverlässigen Pfad für die Ableitung statischer Elektrizität und gewährleistet die Sicherheit und Genauigkeit der Prüfung

• Bietet einen zuverlässigen Pfad für die Ableitung statischer Elektrizität und gewährleistet so die Sicherheit und Genauigkeit der Prüfung:
  Durch die Erdung wird ein Pfad mit niedriger Impedanz geschaffen, um elektrostatische Ladungen sicher in die Erde abzuleiten. Diese Funktion ist während des Prüfvorgangs von entscheidender Bedeutung: Wenn eine Person die Prüftaste berührt, wird jegliche statische Ladung, die sich auf ihrem Körper angesammelt hat, schnell abgeleitet. Dadurch wird nicht nur verhindert, dass die Ladung auf der Person verbleibt und der empfindliche Produktbereich vor potenziellen Schäden bewahrt, sondern auch das Prüfgerät selbst vor Leistungseinbußen oder potenziellen Bauteilschäden durch ein plötzliches ESD-Ereignis geschützt.

Gewährleistet die Bildung einer genauen Messschleife für den Prüfer

Der Betrieb des ESD-Testers beruht auf dem Schließen eines geschlossenen Stromkreises für die Messung. Die Testsequenz ist:

• Die Person legt eine Hand auf die Testelektrode.
• Das Prüfgerät appliziert ein sicheres, standardisiertes Prüfsignal an den Körper.
• Dieses Signal muss durch die Person, ihre Schuhe und den geerdeten Boden wandern und schließlich über das Erdungskabel des Drehkreuzes zum Prüfgerät zurückkehren, um die Schleife zu vervollständigen.

Eine unzureichende Erdung unterbricht diesen Rückweg oder erzeugt eine hohe Impedanz. Das Prüfgerät kann das Rücklaufsignal nicht genau erkennen, was dazu führt, dass es möglicherweise Personen mit nicht konformen Schuhen Zugang gewährt. Dies macht das gesamte ESD-Schutzsystem unwirksam.

Wie lange dauert es, bis sich ein Drehkreuz dreht?

Eines der am häufigsten verwendeten Zugangskontrollgeräte, ESD-Drehungenbise dauert in der Regel etwa 2 Sekunden, um eine volle Umdrehung zu vollenden, was einen effizienten und sicheren Durchgang für den Einzelnen gewährleistet.

Welche Vorteile bietet der Einsatz eines ESD-Drehkreuzes in einer Produktionsstätte?

Wie in unserem vorherigen Artikel beschrieben, Warum ist ESD-Kontrolle für die Elektronikfertigung so wichtig? Unkontrollierte statische Elektrizität stellt eine ernste Gefahr dar für ESDs GeräteDies führt zu Produktfehlern, betrieblichen Ausfallzeiten und finanziellen Verlusten. Aufbauend auf dieser Grundlage wird in diesem Artikel untersucht, wie die Integration von ESD-Drehkreuze in Fertigungsanlagen stärkt ESD-Schutzprogramme und bietet gleichzeitig messbare betriebliche Vorteile.

1. Erzwungene Einhaltung von ESD-Protokollen

ESD-Drehkreuze fungieren als Kontrollpunkt und stellen sicher, dass das Personal kontrollierte Bereiche nur dann betritt, wenn es durch ESD-Schuhe, ESD-Armbänder oder andere ableitfähige Ausrüstung ordnungsgemäß geerdet ist. Indem sie Personen ohne angemessenen Schutz den Zutritt verweigern, minimieren diese Systeme menschliches Versagen - eine der Hauptursachen für ESD-Vorfälle - und stärken eine Kultur der Verantwortlichkeit.

2. Nahtlose Integration in ESD-Bodenbeläge und Erdungssysteme

Moderne ESD-Drehkreuze sind so konzipiert, dass sie synergetisch arbeiten mit ESD-Bodenbelag und Erdungsinfrastruktur. Beim Durchgang der Mitarbeiter überprüfen die Kontaktpunkte des Drehkreuzes die kontinuierliche elektrische Verbindung zwischen ihren ESD-Schuhen und dem Boden. Diese Echtzeit-Überwachung verhindert eine versehentliche statische Aufladung, bevor die Mitarbeiter gefährdete Bereiche betreten.

3. Verhinderung von unberechtigtem Zugriff

Über die ESD-Konformität hinaus erhöhen diese Drehkreuze die Sicherheit der Einrichtung. Indem sie den Zutritt auf autorisiertes Personal beschränken - über RFID-Ausweise, biometrische Daten oder PIN-Codes - verhindern sie, dass ungeschultes Personal oder Besucher versehentlich ESD-empfindliche Bereiche betreten, und verringern so das Risiko von Verunreinigungen und falscher Handhabung.

4. Datengestützte Einblicke zur Prozessverbesserung

Moderne ESD-Drehkreuze protokollieren Eintrittsversuche, Konformitätsraten und Erdungsprüfungsdaten. Diese Informationen helfen bei der Identifizierung wiederkehrender Probleme (z. B. fehlerhafte Handgelenkbänder, Schulungslücken) und unterstützen Audits für Industrienormen wie ANSI/ESD S20.20 oder IEC 61340-5-1.

5. Kontrolle der Kontamination

Viele ESD-Drehkreuze sind mit Luftduschen oder klebrigen Matten ausgestattet, um partikelförmige Verunreinigungen von Schuhen und Kleidung zu entfernen. Diese Doppelfunktionalität schützt sowohl vor statischer Entladung als auch vor staubbedingten Defekten in Reinraumumgebungen.

6. Kosteneffizienz und Skalierbarkeit

Während die Vorabinvestition messbar ist, reduzieren ESD-Drehkreuze die langfristigen Kosten, indem sie ESD-bedingte Nacharbeit, Garantieansprüche und Geräteschäden verhindern. Modulare Designs ermöglichen eine Skalierbarkeit, die sich an die Erweiterung der Einrichtung oder an sich entwickelnde Arbeitsabläufe anpassen lässt.

ESD-Drehkreuze sind nicht einfach nur Zugangskontrollgeräte - sie sind strategische Werkzeuge, die die Lücke zwischen theoretischen ESD-Protokollen und der realen Einhaltung von Vorschriften schließen. Durch die Automatisierung von Kontrollen, die Durchsetzung von Standards und die Bereitstellung verwertbarer Daten verwandeln sie die statische Kontrolle von einer reaktiven Verpflichtung in ein proaktives Gut.

Fehlersuche bei häufigen ESD-Drehkreuz-Fehlfunktionen

Drehkreuze mit elektrostatischer Entladung (ESD) sind entscheidend für den Schutz sensibler Bereiche. Wenn sie nicht funktionieren, sind sowohl die Sicherheit als auch die ESD-Protokolle gefährdet. In diesem Leitfaden werden häufige Probleme und deren Lösungen beschrieben, um eine optimale Leistung zu gewährleisten.

Tor lässt sich nicht öffnen

Mögliche Ursache	Fehlersuche
1. Nicht autorisierte Zugangsdaten; 2. Fehlerhaftes Kartenlesegerät oder biometrischer Scanner; 3. Defektes Elektroschloss/Elektromagnet; 4. ESD-Test nicht bestanden; 5. Schlechte Verbindung mit ESD-Tester.	1. Verwenden Sie einen bekannten autorisierten Berechtigungsnachweis；. 2. Prüfen Sie die Anzeigen des Lesegeräts；. 3. Prüfen Sie die Stromversorgung (12 V/24 V) des Schlosses；. 4. Qualifiziertes ESD-Erdungsgerät verwenden; 5. Prüfen Sie den Anschluss der Verdrahtung.

Falsche Alarme

Mögliche Ursache	Fehlersuche
1. Verdeckte oder falsch ausgerichtete Infrarot-Sicherheitssensoren; 2. Verschmutzte oder oxidierte ESD-Erkennungselektroden; 3. Elektromagnetische Störungen durch Geräte in der Nähe.	1. Entfernen Sie alle Hindernisse zwischen den Infrarotsensoren; 2. ESD-Elektroden mit Isopropylalkohol reinigen; 3. Identifizieren und beseitigen Sie potenzielle Störquellen.

Abnormale Bewegungen (Stottern, Ruckeln oder ungewöhnliche Geräusche）

Mögliche Ursache	Fehlersuche
1. Mangelnde Schmierung oder mechanischer Verschleiß der beweglichen Teile; 2. Motor- oder Getriebestörung; 3. Ein Gegenstand, der den Weg des Tores versperrt.	1. Schmieren Sie die Drehzapfen und Zahnräder entsprechend. 2. Überprüfen Sie die Versorgungsspannung des Motors. 3. Die Bewegungsbahn der Schranke ist physisch zu überprüfen und zu klären.

Ausfall der Kommunikation

Mögliche Ursache	Fehlersuche
1. Lose oder beschädigte Netzwerk-/RS485-Kabel; 2. Konflikt mit der IP-Adresse des Controllers; 3. Eingefrorener Controller, der einen Neustart erfordert.	1. Überprüfen Sie alle Kabelverbindungen und den Status der Schalter; 2. Verwenden Sie Netzwerkbefehle (z. B. Ping), um die Konnektivität zu testen; 3. Starten Sie das Hauptsteuergerät neu.

Notfallprotokoll
Wenn das ESD-Gate nicht funktioniert, ergreifen Sie vorübergehende Maßnahmen: Aktivieren Sie die manuelle Überbrückung (falls vorhanden), entsenden Sie Personal, um die ESD-Konformität manuell zu überprüfen, und kontaktieren Sie den technischen Support mit den entsprechenden Fehlerprotokollen.
